超低騒音型 可変ピッチ軸流送風機

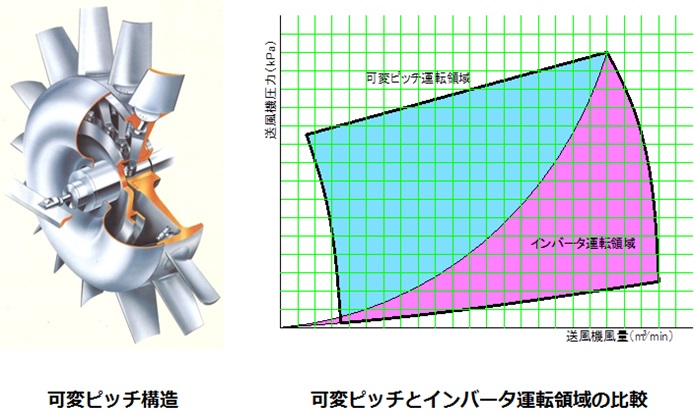

可変ピッチ軸流送風機とは、風量増減の際、必要に応じて羽根の角度を変えて制御する送風機です。（左下図） 風量を減らした場合でも圧力変動が小さく、インバータ制御にはない幅広い運転領域を確保します。（右下図） 例えば、トンネルでセントルや防音壁での風管の折れ曲りや風管径を小さくしなくてはいけない場合に、予期せぬ圧力損失が増えて失速領域に陥る場合があります。インバータ制御では風量と圧力の関係から、運転領域へ戻ることが出来ませんが、可変ピッチ制御では風量を少し減らすだけで運転領域に戻る事が出来ます。特に長距離トンネルでは前述の特徴と併せて、現場に合った最小限の風管径を設定し無駄な風量を節約でき安心して御使用いただける可変ピッチ式をお勧めいたします。
ビッグログが救命いかだの風速試験に使用されました
“膨脹式救命いかだ”の基準適合性確認を目的とした風速試験に、ビッグログが使用されました。
風速試験の条件を満たし、問題なく試験を行うことが出来ました。
撮影協力：藤倉コンポジット株式会社
| 使用機材 | 超低騒音型送風機ビッグログ CDH1250-26-110(4)W型 |
|---|---|
| 管理風速 | 30m/sec |
報告～当社のビッグログがテレビに出ました！！
フジテレビ 土曜プレミアム「ＴＨＥお題シアター」の「絶対に飛ばないカツラｖｓ最強の風」に、風速９０m/秒を発生させる国内最大の送風機として登場しました。
タレントの皆さん、ケガだけはしないでくださいね！
ＮＨＫ 総合テレビジョンの人気番組、超絶 凄ワザ！の「最強の洗濯ばさみ対決」（後編）に、風速７０m/秒を発生させる装置として登場しました。
当社自慢の「運転音の静かさ」は伝わりましたか？
日本テレビ系のバラエティー番組「うわっ！ダマされた大賞２０１４」の「トキメキ！とドキドキ！を～強風壁ドン選手権」のコーナーに、装置として登場しました。
実はこの番組に出演するのは、今回で３回目になります。

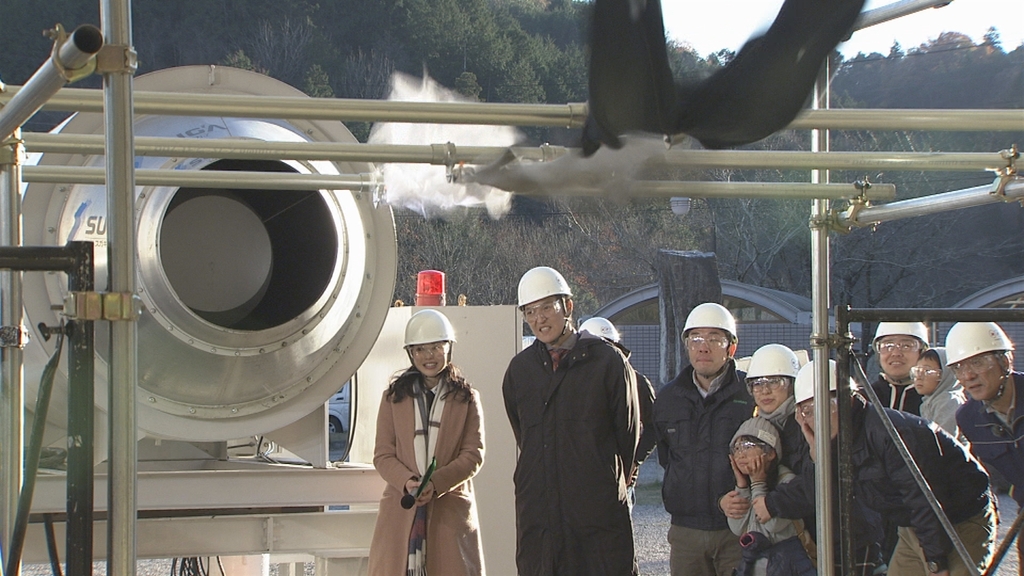

やってみなくちゃわからない！！細野晴臣氏のナレーションでおなじみ～ＮＨＫ Ｅテレの「大科学実験」に「空中浮遊ショー」の実験装置として登場しました。
見逃してしまった方は、ＮＨＫのサイトでいつでも視聴することができますよ！！
～大科学実験で検索～
特徴
- ３段階の風量設定の切替ができ、ボタン一つで工程サイクルに合わせた換気が可能
- 運転状況の確認ができ、トンネル延長に伴う風管延長の予測が可能
- 風管抵抗に合わせて自動可変をおこない圧損調整をするため無駄な電力を消費しない
- スターデルタ起動・エアー可変制御によりインバータ制御で発生する高調波流出がない
- 本機の横で会話ができるほど静かなため、坑内の作業環境・坑外の周辺環境にやさしい
CDH1250-26-80（4）Wエアー式
仕様
自動可変タイプ（エア式） ※上下2段記載の機種はどちらかの選択が出来ます
| 型 式 | 能力 | 電動機 | 騒音値 |
|---|---|---|---|
| 機側5m | |||
| CDH1120-30-60(4)W | 1000m³/min×3.92/4.9kPa 1500m³/min×3.5/2.6kPa |
60kW×4P×2台 50/60Hz 400/440V |
74dB |
| CDH1250-26-80(4)W | 1500m³/min×3.92/4.9kPa 2000m³/min×1.76/3.00kPa |
80kW×4P×2台 50/60Hz 400/440V |
74dB |
| CDH1250-26-110(4)W | 2000m³/min×4.11/4.9kPa 3000m³/min×1.8/2.45kPa |
110kW×4P×2台 50/60Hz 400/440V |
74dB |
| CDH1400-30-175(4)W | 3000m³/min×4.6/4.9kPa | 175kW×4P×2台 50/60Hz 400/440V |
77dB |
手動可変タイプ（手動ハンドル式） ※上下2段記載の機種はどちらかの選択が出来ます
| 型 式 | 能力 | 電動機 | 騒音値 | |
|---|---|---|---|---|
| 機側1.5m | 機側5m | |||
| CDH1000-26-55(4)S | 1000m³/min×1.76/2.35kPa | 55kW×4P×1台 50/60Hz 400/440V |
82dB | 71dB |
| CDH1000-26-60(4)S | 1000m³/min×1.76/2.35kPa | 60kW×4P×1台 50/60Hz 400/440V |
82dB | 71dB |
| CDH1250-26-80(4)S | 1500m³/min×1.96/2.45kPa 2000m³/min×1.77/1.77kPa |
80kW×4P×1台 50/60Hz 400/440V |
83dB | 72dB |
寸法
| 型 式 | A | B | C | D | E | F | G | 重量kg |
|---|---|---|---|---|---|---|---|---|
| CDH1120-30-60（4）W | 8,400 | 8,220 | 1,120 | 1,500 | 2,081 | 1,600 | 1,700 | 5,000 |
| CDH1250-26-80（4）W | 9,250 | 9,000 | 1,250 | 1,660 | 2,211 | 1,800 | 1,865 | 5,100 |
| CDH1250-26-110（4）W | 9,250 | 9,000 | 1,250 | 1,660 | 2,211 | 1,800 | 1,865 | 5,100 |
| CDH1250-26-175（4）W | 10,400 | 10,150 | 1,400 | 1,860 | 2,411 | 2,150 | 2,040 | 9,000 |
| CDH1000-26-55（4）S | 5,300 | 5,100 | 1,000 | 1,340 | 1,787 | 1,650 | 1,550 | 1,900 |
| CDH1000-26-60（4）S | 5,300 | 5,100 | 1,000 | 1,340 | 1,787 | 1,650 | 1,550 | 1,900 |
| CDH1250-26-80（4）S | 6,500 | 6,250 | 1,250 | 1,660 | 2,087 | 1,800 | 1,865 | 3,700 |
